Vertrauen Sie auf die Qualität des fischer Einschlagankers EA II M10x30 (50)

Der ideale Innengewindeanker für die sichere Verankerung in Innen- und Außenbereichen

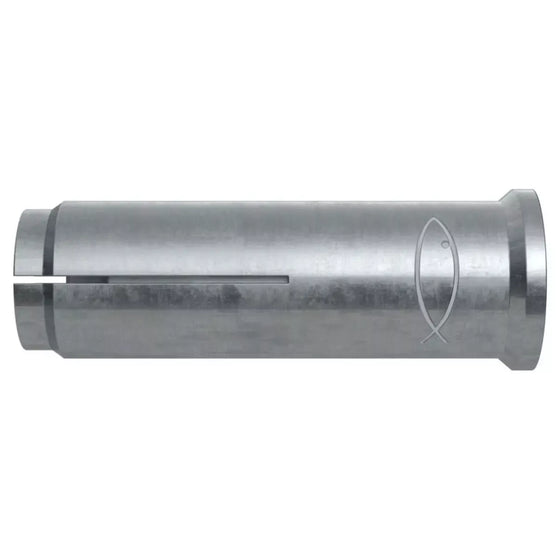

Der fischer Einschlaganker EA II ist ein hochwertiger Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Er ist die perfekte Wahl für die Verankerung von Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich. Mit der Europäischen Technischen Bewertung für ungerissenen Beton, der Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und der Brandeignung nach Feuerwiderstandsklasse 120 bietet er ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt, wobei der angeprägte Rand ein Tieferrutschen verhindert.

Anwendungsbereiche: Rohr- und Lüftungsleitungen, Sprinkleranlagen, Kabeltrassen und Leitern, Gitter, Stahlkonstruktionen, Maschinen, Konsolen, Schalungsstützen.

Bauaufsichtliche Zulassungen: Zugelassen für Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Geeignet für Beton C20/25 bis C50/60, ungerissen; Beton C12/15; Naturstein mit dichtem Gefüge.

Eigenschaften: Geringe Setztiefen, leichtes Lösen und erneutes Befestigen der Anbauteile möglich, angeformter Rand gegen Tieferrutschen, optische Setzkontrolle durch Prägung beim Einschlagen mit dem Setzwerkzeug EAW.

Montageanweisung: Einschlaganker sind wegkontrolliert. Für das Anziehen der Schrauben oder Kontermuttern ist ein Drehmomentschlüssel vorgeschrieben.

Vorteile: Angeprägter Rand verhindert Tieferrutschen der Ankerhülse, problemlose Schlagmontage, metrisches Innengewinde erlaubt Verwendung handelsüblicher Schrauben oder Gewindestangen, kräfteschonende Montage mit Maschinensetzgerät EMS.

Merkmale: Beschichtung: vz, Güte: ST, Typ: EA II, Material: Stahl galvanisch verzinkt, Gewinde: M 10, Min. Einschraubtiefe: 10 mm, Max. Einschraubtiefe: 14 mm, Bohrernenndurchmesser d0: 12, Min. Bohrlochtiefe: 33, Dübellänge: 30.

Hinweise: Bei Verwendung des Fischer Setzwerkzeuges EAW H Plus entfallen die bei vielen Einschlagankern üblichen Probebelastungen.
