Maximale Sicherheit und Flexibilität mit dem fischer Schwerlastdübel TA M10 (25)

Der ideale Innengewindeanker für die Vorsteckmontage in ungerissenem Beton

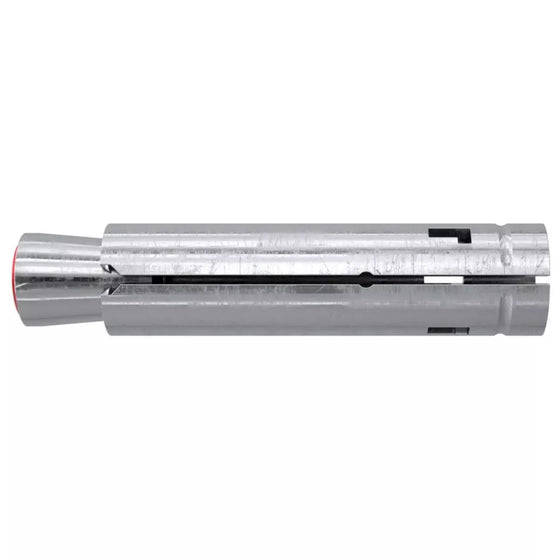

Der fischer Schwerlastanker TA M10 (25) ist ein hochwertiger Innengewindeanker aus galvanisch verzinktem Stahl, der sich perfekt für die Vorsteckmontage eignet. Er ist die ideale Lösung für die Verankerung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton. Dank seiner optimierten Ankergeometrie benötigt er nur minimale Setzenergie und kann auch bei sehr beengten Platzverhältnissen problemlos verwendet werden. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die dreifach spreizende Hülse sorgt für eine gleichmäßige Lastverteilung und ermöglicht geringe Achs- und Randabstände. Eine Kunststoffkappe schützt das Gewinde vor Verschmutzung und hält es gängig.

Anwendung: Stahlkonstruktionen, Handläufe, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden, Abstandskonstruktionen.

Bauaufsichtlich zugelassen: Zugelassen für Beton C20/25 bis C50/60, gerissen und ungerissen; Geeignet für Beton C12/15; Naturstein mit dichtem Gefüge.

Montageanweisung: Montage nur mit Drehmomentschlüssel zugelassen.

Vorteile: Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage; Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA sehr flexibel verwendet werden; Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.

• Merkmale:
• Beschichtung: vz
• Güte: ST
• Typ: TA M
• Material: Stahl galvanisch verzinkt
• Gewinde: M 10
• Kopfform: metrisches Innengewinde
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 90
• Bohrernenndurchmesser d0: 15
• Dübellänge: 69
