Maximale Sicherheit und Flexibilität mit dem fischer Schwerlastdübel TA M8 (50)

Der ideale Partner für die Verankerung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton

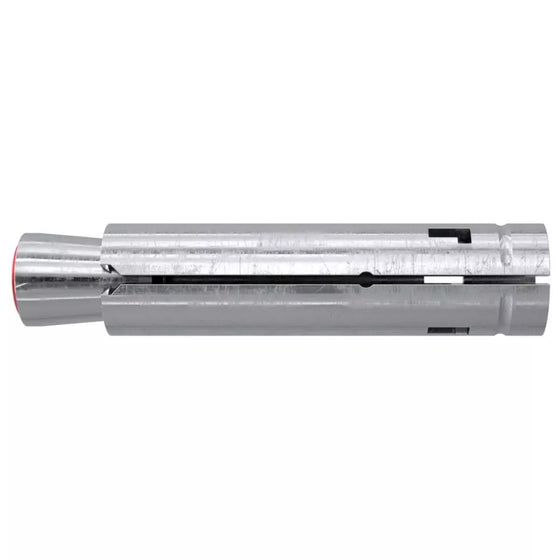

Der fischer Schwerlastanker TA ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Er zeichnet sich durch seine optimierte Ankergeometrie aus, die die Setzenergie minimiert und so die Verwendung bei sehr beengten Platzverhältnissen ermöglicht. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Die Kunststoffkappe schützt vor Verschmutzung des Gewindes, welches dadurch gängig bleibt.

Anwendung: Stahlkonstruktionen, Handläufe, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Tore, Fassaden, Abstandskonstruktionen.

Bauaufsichtlich zugelassen: Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen; Geeignet für: Beton C12/15; Naturstein mit dichtem Gefüge.

Montageanweisung: Montage nur mit Drehmomentschlüssel zugelassen.

Vorteile: Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage; Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA sehr flexibel verwendet werden; Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.

Merkmale

• Beschichtung: vz
• Güte: ST
• Max. Nutzlänge: -
• Typ: TA M
• Material: Stahl galvanisch verzinkt
• Gewinde: M 8
• Kopfform: metrisches Innengewinde
• Min. Bohrlochtiefe bei Durchsteckmontage h2: 70
• Bohrernenndurchmesser d0: 12
• Kraftangriff: -
• Dübellänge: 56
