Die Winkel mit der Artikel-Nr. 623149 sind nicht Bestandteil der Zulassung.

Anwendung:

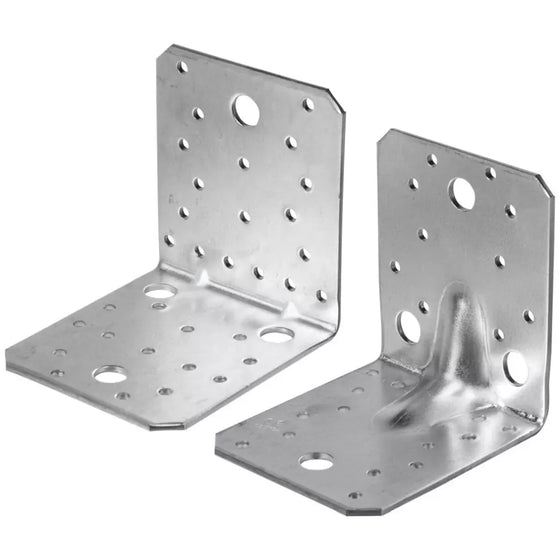

Für Winkelverbinder mit und ohne Verstärkungssicke gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden Winkelverbinder zur Befestigung von Kanthölzern auf Mauerwerk und Beton sowie für Holz- Holzverbindungen verwendet. Bei größerer Anforderung an das Produkt empfiehlt sich die Verwendung der Typen mit Verstärkungssicke.

Bauaufsichtlich zugelassen:

Europäisch Technische Zulassung ETA 09/0133 ohne Sicke und ETA 09/ 0134 mit Sicke (Ausnahme Artikel-Nr. 623149).

Montageanweisung:

Die Winkelverbinder werden mit Ankernägel 4 mm Ø Tragfähigkeitsklasse 3 C befestigt. Die Befestigung durch die 13 mm Löcher im Mauerwerk, Beton oder Holz erfolgt mit geeigneten Dübel bzw. Schrauben oder Bolzen. Nähere Einzelheiten gemäß der DIN 1052 oder den technischen Unterlagen des Herstellers.
Fußnote: *) mit Verstärkungssicke.

Merkmale

• Breite: 65 mm
• Höhe: 90
• Tiefe: 90
• Lochanzahl x Lochdurchmesser: 20 x 5 / 2 x 13
• Stärke: 2.5
• Oberfläche: feuerverzinkt
• Material: Stahl



Hinweise:

Die Winkel mit der Artikel-Nr. 623149 sind nicht Bestandteil der Zulassung.
